Descripción de productos

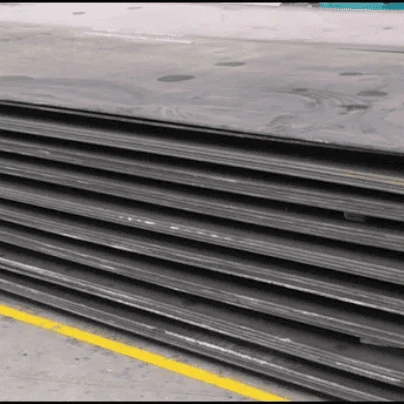

S690Q– Un acero estructural de alta-resistencia con un límite elástico mínimo de690MPa, suministrado en estado templado y revenido (Q), cumpliendo con lasEN 10025-6estándar. Esta placa de acero combina alta resistencia con excelente tenacidad.
Para espesores que van desde6 a 150 milímetros, la resistencia a la tracción normalmente oscila entre770 a 940 MPa, el alargamiento es14–16%, y Charpy V-energía de impacto en-40 gradosexcede30 J, lo que garantiza una resistencia confiable incluso en entornos de baja-temperatura.
El S690Q se usa comúnmente en estructuras sometidas a cargas extremas, como equipos de minería y construcción pesada, instalaciones de grúas, plataformas de perforación marinas, estructuras de soporte de turbinas eólicas, así como vigas principales de puentes y caballetes.
La composición química está diseñada como una aleación baja-en carbono, con contenidos de elementos típicos:C Menor o igual a 0,20%, Si Menor o igual a 0,80%, Mn Menor o igual a 1,70%, P Menor o igual a 0,020%, S Menor o igual a 0,010%, Cr Menor o igual a 1,50%, Ni Menor o igual a 2,00%, Mo Menor o igual a 0,70%, V Menor o igual a 0,12%, proporcionando un equilibrio óptimo entre resistencia, dureza y soldabilidad. Esto hace que el S690Q sea ideal para aplicaciones modernas de ingeniería de alta-resistencia, ya que reduce el peso estructural, mejora la seguridad y la durabilidad y reduce los costos generales del proyecto.
Composición química del acero S690Q según EN 10025-6, %
|
С |
Si |
Minnesota |
P |
S |
N |
B |
cr |
Cu |
Mes |
Nótese bien |
Ni |
Ti |
V |
zr |
|
0,20 |
0,80 |
1,70 |
0,025 |
0,015 |
0,015 |
0,005 |
1,50 |
0,50 |
0,70 |
0,06 |
2,0 |
0,05 |
0,12 |
0,15 |
Propiedades mecánicas del acero S690Q.
|
Calibre nominal, mm |
Límite elástico mínimo, ReH (MPa) |
Resistencia máxima a la tracción, Rm (MPa) |
Relación de alargamiento mínimo σ, % |
Número de dureza Brinell, HB (MPa) |
|
>3 Menor o igual a 50 |
690 |
770-940 |
14 |
228-278 |
|
>50 Menor o igual a 100 |
650 |
760-930 |
14 |
225-276 |
|
>100 Menor o igual a 150 |
630 |
710-900 |
14 |
210-266 |
Análogos del acero S690Q.
|
Alemania (DIN) |
StE690V |
|
Francia (AFNOR) |
E690T |
Soldadura
El acero S690Q es adecuado para soldaduras realizadas sin precalentamiento ni tratamiento térmico posterior. Es orgánicamente soldable ya que su comportamiento durante y después de la soldadura depende no sólo del material, sino también de los tamaños y formas, así como de las condiciones de operación del producto. Los requisitos para la soldadura por arco-deben cumplir con la norma EN 1011-2.
A medida que aumentan el calibre y la resistencia del producto, pueden ocurrir-fisuras en frío, causadas por lo siguiente:
- Grandes cantidades de hidrógeno en difusión en el metal-de soldadura;
- Tensión significativa-concentraciones de tensión en la costura de soldadura.
- Estructura frágil de la zona-afectada por el calor;
Proceso de producción de placas de acero S690Q.
1. Materias primas (chatarra de acero, arrabio y hierro fundido)
2. Horno eléctrico (fundición en horno de arco eléctrico de 100 toneladas), convertidor
3. Tratamiento de refinación de acero fundido en horno LF
4. Tratamiento al vacío de acero fundido en horno VD o VOD
5. Fundición a presión (una variedad de líneas de fundición a presión de tipo clave-) o fundición continua (máquina de colada continua de losas grandes); (un lingote que funde un horno de electroescoria tipo losa de 50 toneladas)
6. Calentamiento (horno continuo y horno de inmersión)
7. Laminación de placas de acero (molinos de 4100 y 4200 mm)
8. Tratamiento térmico de chapa de acero (normalizado y revenido)
9. Inspección de corte de placas de acero.
10. Almacenamiento
Póngase en contacto ahora para obtener una cotización del S690Q
