¿Qué factores afectan la vida útil de SA387 Grado 11 Clase 2?

SA387 Grado 11 Clase 2es una placa de acero de aleación de cromo-molibdeno cubierta por la especificación ASME SA387, destinada principalmente a recipientes a presión soldados y servicio a temperaturas elevadas. Su contenido de aleación le otorga buena resistencia a altas temperaturas, resistencia a la fluencia y tenacidad, además de una soldabilidad favorable, por lo que se usa ampliamente en refinerías, plantas petroquímicas y componentes de calderas donde es esencial un rendimiento confiable bajo calor y tensión.

Características clave:

Elementos clave: Aproximadamente 1,00-1,50 % de cromo (Cr) y 0,45-0,65 % de molibdeno (Mo).

Propiedades: Excelente resistencia a la oxidación, resistencia a la corrosión (especialmente en gases ácidos), alta resistencia a temperaturas elevadas.

Propiedades mecánicas clase 2: Mayor resistencia a la tracción (75-100 ksi o 515-690 MPa) y límite elástico (mínimo 43 ksi o 310 MPa) que la Clase 1.

Tipo de material: Placa de acero de aleación de cromo-molibdeno.

Aplicaciones: Calderas, recipientes a presión, intercambiadores de calor y tuberías para servicio a temperatura elevada.

Estándares y equivalentes:

Especificado bajo ASTM A387 y ASME SA387.

Se puede suministrar con tratamientos térmicos específicos como Normalizado y Templado (N&T) o Templado y Templado (Q&T) para condiciones más severas.

Especificación Sa 387 Gr 11

Requisitos químicos para placas de acero de aleación ASME SA387 grado 11

el proceso utilizado

1. Siderurgia y Refinación

Proceso de fusión: el acero generalmente se produce utilizando la ruta del horno de arco eléctrico (EAF) o del horno de oxígeno básico (BOF).

Refinación: Para garantizar una alta pureza y bajos niveles de inclusión, se somete a refinación en horno cuchara (LF) y desgasificación al vacío (VD). Esto es crucial para controlar la composición química (nominalmente 1,25% de cromo y 0,5% de molibdeno) y minimizar oligoelementos dañinos como el fósforo y el azufre.

2. Laminar y formar

Laminación en caliente: los lingotes o losas de acero refinado se recalientan y se laminan en placas de espesores específicos utilizando un laminador de placas pesadas.

Control de microestructura: se mantienen parámetros de laminado controlados para garantizar una estructura de grano uniforme antes del tratamiento térmico final.

3. Tratamiento térmico (crucial para la clase 2)

La designación "Clase 2" se refiere a requisitos específicos de resistencia a la tracción (superiores a la Clase 1), logrados mediante los siguientes procesos de tratamiento térmico:

Normalización y templado (N+T): las placas se calientan a una temperatura de austenización (normalmente por encima de 900 grados/1650 grados F), se enfrían con aire-y luego se templan a una temperatura mínima de 1150 grados F (620 grados).

Enfriamiento y revenido (Q+T): para secciones más gruesas, se utiliza enfriamiento acelerado (enfriamiento líquido) seguido de revenido para garantizar-las propiedades mecánicas del espesor.

4. Procesos de fabricación

Soldadura: Debido a su contenido de aleación, el material es susceptible al agrietamiento en frío. La fabricación requiere precalentamiento (normalmente entre 150 y 250 grados) y el uso de electrodos con bajo contenido de -hidrógeno.

Tratamiento térmico posterior a la soldadura (PWHT): obligatorio para la mayoría de las aplicaciones de recipientes a presión para aliviar las tensiones residuales y refinar la estructura del grano en la zona afectada por el calor (HAZ).

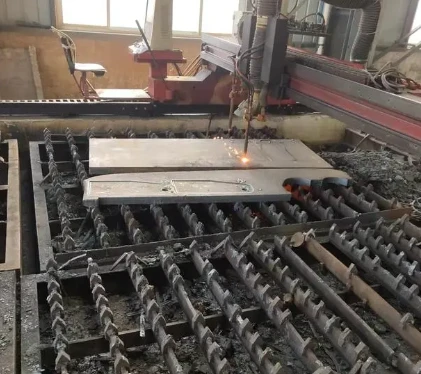

Corte: el corte por plasma CNC o por llama es estándar, aunque los bordes generalmente requieren pulido para eliminar la capa{0}}afectada por el calor antes de soldar.

5. Requisitos de propiedad mecánica

Según las especificaciones ASME Sección II Parte A (SA-387) o ASTM A387/A387M:

Resistencia a la tracción: 75 a 100 ksi (515 a 690 MPa).

Límite elástico: Mínimo 45 ksi (310 MPa).

Elongación: Mínimo 18% a 22% (dependiendo de la longitud del calibre).

aplicaciones

Recipientes a presión:

Se utiliza en recipientes a presión soldados que requieren fuerza y ​​resistencia a la fluencia a temperaturas elevadas, donde las propiedades mecánicas estables y la resistencia a los ciclos térmicos son esenciales para-confiabilidad y seguridad a largo plazo en condiciones operativas exigentes.

Equipos de refinería:

Se aplica en columnas de refinería, reactores e intercambiadores de calor que funcionan en condiciones de alta-temperatura, donde el material debe resistir la exposición continua al calor, la presión y diversos fluidos de proceso mientras mantiene la integridad estructural y minimiza el riesgo de deformación o falla durante una vida útil prolongada.

Procesamiento petroquímico y químico:

Se utiliza para recipientes de proceso y componentes de tuberías en plantas petroquímicas e instalaciones de procesamiento químico, donde el acero debe proporcionar una buena resistencia a la degradación a altas temperaturas-y mantener la tenacidad y la soldabilidad en entornos que involucran medios corrosivos y cargas cíclicas.

Calderas y componentes de calderas:

Adecuado para tambores de calderas, cabezales y otras piezas sujetas a calor y presión, donde el material debe exhibir una excelente retención de resistencia a temperaturas elevadas, junto con suficiente ductilidad y resistencia a la fatiga para soportar ciclos repetidos de calentamiento y enfriamiento.

Generación de energía:

Se emplea en equipos de centrales eléctricas donde el servicio a alta temperatura-y la confiabilidad son críticos, como en componentes expuestos a calor sostenido y tensión mecánica, lo que requiere materiales que puedan mantener el rendimiento y la estabilidad estructural durante muchos años de operación.

Servicio general de alta-temperatura:

Se utiliza en diversos componentes que deben funcionar de manera constante bajo estrés mecánico y térmico sostenido, incluidas piezas de hornos, estructuras que contienen presión-y otros equipos-de servicio pesado que operan en entornos térmicos hostiles.

Contactar ahora

Las especificaciones completas y los detalles están disponibles bajo petición. La información anterior se proporciona únicamente con fines orientativos. Para requisitos de diseño específicos, comuníquese con nuestro personal técnico de ventas.

¿Qué es SA387 Grado 11 Clase 2?

SA387 Grado 11 Clase 2 es una placa de acero de aleación de cromo-molibdeno según el estándar ASME SA387, principalmente para recipientes a presión soldados y servicio de alta-temperatura. Ofrece buena resistencia a altas-temperaturas, resistencia a la fluencia y soldabilidad, lo que lo hace adecuado para refinerías, plantas petroquímicas y calderas donde se requiere un rendimiento confiable bajo calor y tensión.

¿Cuáles son los elementos de aleación clave en SA387 Grado 11 Clase 2?

SA387 Grado 11 Clase 2 contiene principalmente cromo y molibdeno, que mejoran su resistencia a altas-temperaturas y a la fluencia. Estos elementos también mejoran la templabilidad y la tenacidad, lo que permite que el acero mantenga las propiedades mecánicas bajo una exposición prolongada al calor. El carbono y el manganeso están presentes para respaldar la resistencia y la conformabilidad, mientras que otros elementos residuales se controlan para garantizar la soldabilidad y la estabilidad estructural.

¿Qué estándares cubren SA387 Grado 11 Clase 2?

SA387 Grado 11 Clase 2 se especifica en la norma ASME SA387, que regula las placas de acero de aleación de cromo-molibdeno para aplicaciones de recipientes a presión. También se hace referencia a él en varias secciones del Código ASME para calderas y recipientes a presión, lo que garantiza el cumplimiento de los requisitos de materiales, pruebas y fabricación. Es posible que se apliquen estándares industriales adicionales según el uso final y la jurisdicción regulatoria.

¿Qué tratamiento térmico se aplica normalmente a SA387 Grado 11 Clase 2?

SA387 Grado 11 Clase 2 generalmente se suministra en condiciones normalizadas y templadas. La normalización refina la estructura del grano y mejora la resistencia, mientras que el templado reduce la dureza y mejora la tenacidad, minimizando el riesgo de agrietamiento durante la soldadura o el servicio. Este tratamiento térmico garantiza que el acero cumpla con las propiedades mecánicas requeridas para aplicaciones de recipientes a presión de alta-temperatura.

¿Cuáles son las propiedades mecánicas típicas de SA387 Grado 11 Clase 2?

SA387 Grado 11 Clase 2 exhibe buena resistencia a la tracción, límite elástico y tenacidad al impacto, especialmente a temperaturas elevadas. Mantiene su resistencia bajo exposición prolongada al calor y muestra resistencia a la deformación por fluencia. El acero también tiene una ductilidad y resistencia a la fatiga adecuadas, lo que le permite resistir los ciclos térmicos y la tensión mecánica en el servicio de recipientes a presión.

¿Cuáles son las principales aplicaciones de SA387 Grado 11 Clase 2?

SA387 Grado 11 Clase 2 se usa ampliamente en recipientes a presión soldados, columnas de refinería, reactores e intercambiadores de calor. También es adecuado para tambores de calderas, cabezales y componentes de centrales eléctricas que funcionan a altas temperaturas. Su capacidad para resistir la fluencia y mantener la resistencia lo hace ideal para equipos de procesamiento químico y petroquímico en ambientes térmicos hostiles.

¿Por qué SA387 Grado 11 Clase 2 es adecuado para servicios de alta-temperatura?

SA387 Grado 11 Clase 2 contiene cromo y molibdeno, que mejoran su resistencia a la fluencia y la degradación a altas-temperaturas. Estos elementos de aleación estabilizan la microestructura y evitan que se ablande bajo una exposición prolongada al calor. El tratamiento térmico del acero mejora aún más su retención de resistencia y dureza, lo que garantiza un rendimiento confiable en aplicaciones de recipientes a presión a temperaturas elevadas-.

¿Cómo se desempeña SA387 Grado 11 Clase 2 en soldadura?

SA387 Grado 11 Clase 2 tiene buena soldabilidad cuando se siguen los procedimientos adecuados. A menudo se recomienda el precalentamiento y el tratamiento térmico posterior-a la soldadura para reducir la dureza y evitar grietas en la zona-afectada por el calor. Los consumibles combinados con contenidos similares de cromo y molibdeno garantizan soldaduras sólidas con resistencia y dureza adecuadas para servicios a alta-temperatura.

¿Cuáles son las diferencias entre Grado 11 Clase 1 y Clase 2 en SA387?

SA387 Grado 11 Clase 1 y Clase 2 tienen una química similar pero difieren en los requisitos de resistencia a la tracción y tenacidad. La Clase 2 ofrece mayor resistencia y propiedades de impacto mejoradas, lo que la hace más adecuada para aplicaciones exigentes de recipientes a presión. La Clase 1 se utiliza a menudo cuando se acepta una resistencia menor, mientras que la Clase 2 se prefiere para placas más gruesas y condiciones de servicio más severas.

¿Qué pruebas de control de calidad se realizan en SA387 Grado 11 Clase 2?

SA387 Grado 11 Clase 2 generalmente se somete a pruebas ultrasónicas para detectar fallas internas, pruebas de tracción e impacto para verificar las propiedades mecánicas y pruebas de dureza para garantizar la efectividad del tratamiento térmico. El análisis químico confirma el contenido de aleación y se pueden realizar pruebas radiográficas u otras pruebas no destructivas según los requisitos del cliente o del código para garantizar la integridad estructural.

¿Cuáles son las limitaciones de SA387 Grado 11 Clase 2?

SA387 Grado 11 Clase 2 tiene una resistencia a la corrosión limitada en entornos altamente corrosivos y puede requerir protección adicional, como revestimientos o revestimientos. Tampoco se recomienda para temperaturas extremadamente altas donde se necesitan aceros más aleados. La soldadura requiere un control cuidadoso del procedimiento para evitar grietas, y las secciones más gruesas pueden necesitar un tratamiento térmico prolongado para garantizar propiedades uniformes.
